- Výškově nastavitelné provedení
- Rychlá montáž pomocí zasouvacích spojů
- Vhodné pro zvedání na nepřístupných místech
15 Pracovních dnů

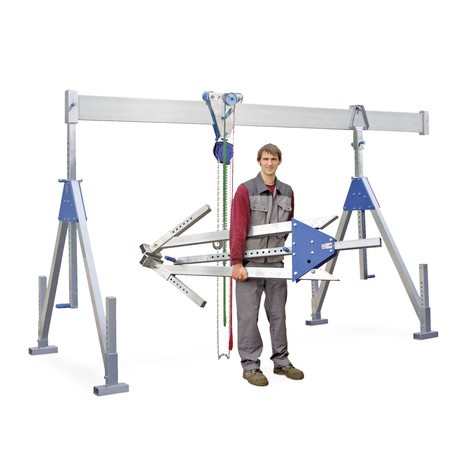

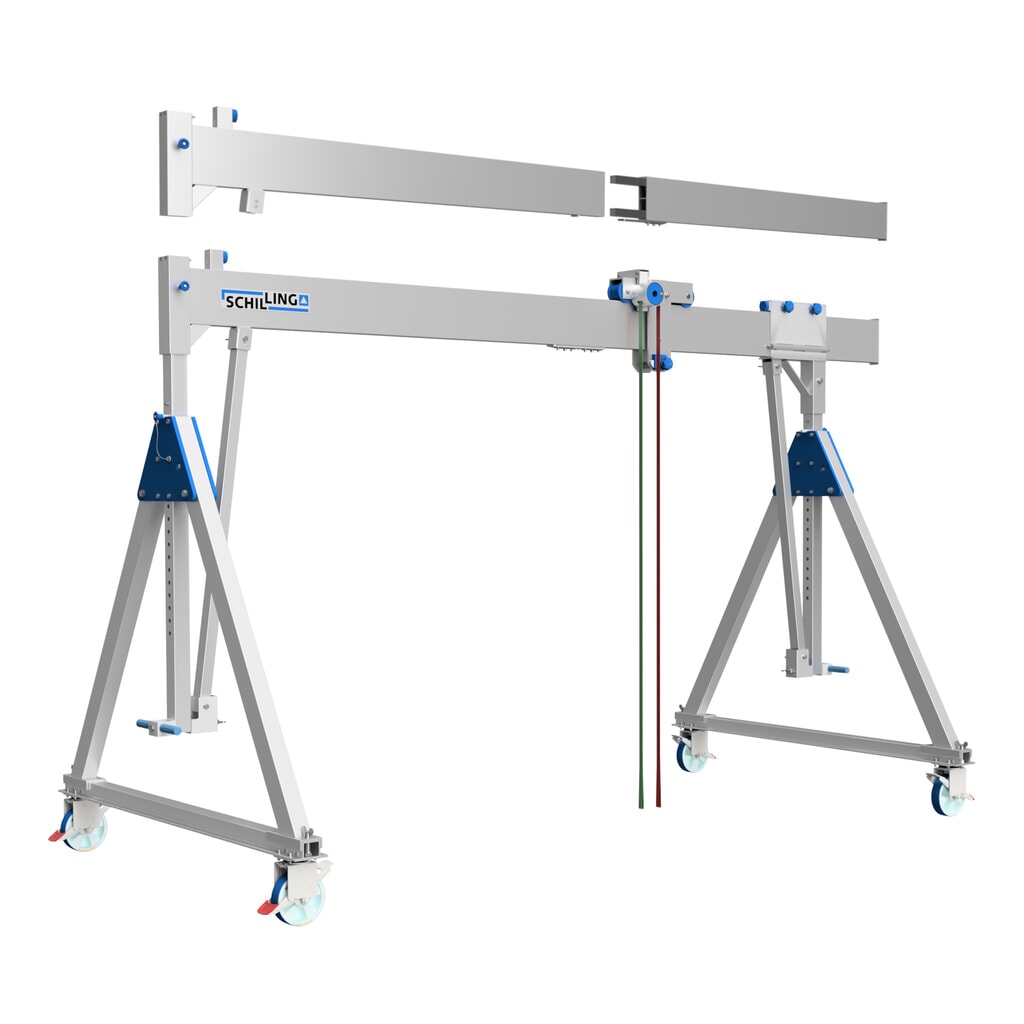

- Pojízdný jeřáb s jeřábovým vozíkem s aretací
- Dělitelný hliníkový nosník pro snadnou manipulaci
- Výškově nastavitelné provedení
15 Pracovních dnů
- S výškově nastavitelnými patkami
- Sklopné bočnice pro prostorově úsporné skladování
- Kvalitní výrobek „Vyrobeno v Německu“
15 Pracovních dnů
- Pojízdný s naloženým břemenem
- Plynule posuvný a uzamykatelný jeřábový vozík
- Rychlá montáž a demontáž v několika jednoduchých krocích
15 Pracovních dnů
- Modulární jeřábový systém pro lehké průmyslové použití ve vnitřních prostorách
- Výrobek je navržen pro okolní teplotu +5 °C až +40 °C
- Žádné zatížení konstrukce haly
28 Pracovních dnů

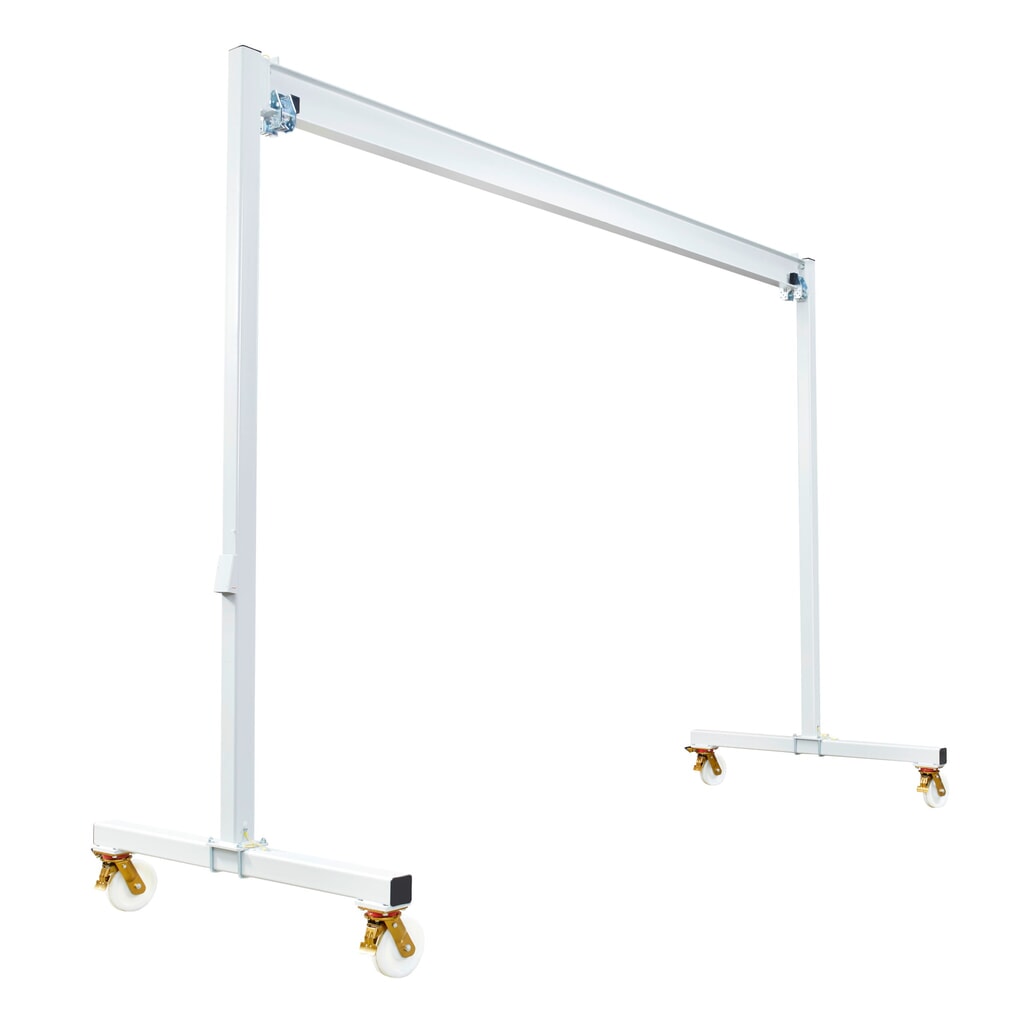

- Mobilní portálový jeřáb VETTER
- Pro flexibilní práci na různých pracovištích
- Kompaktní konstrukce pro použití ve stísněných prostorách
30 Pracovních dnů

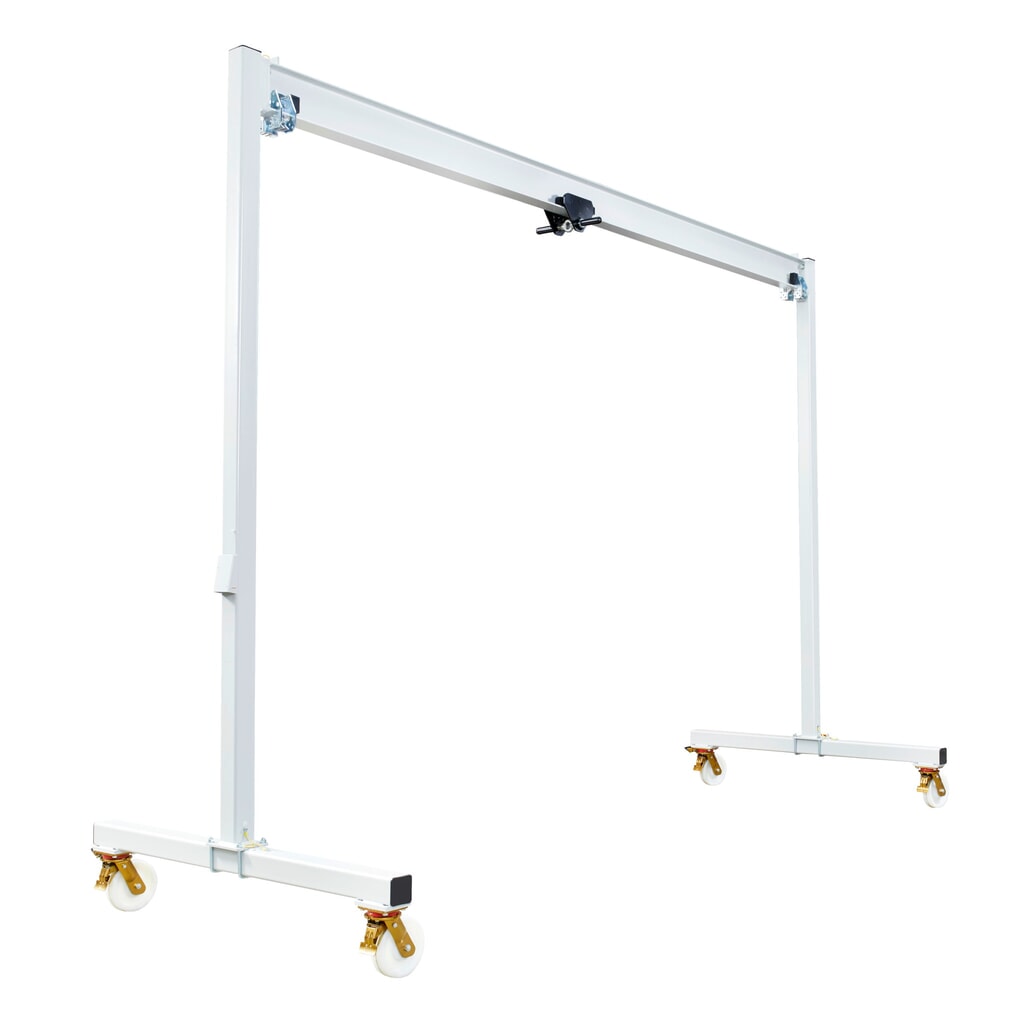

- Mobilní portálový jeřáb VETTER s ručním pojezdem
- Pro flexibilní práci na různých pracovištích
- Kompaktní konstrukce pro použití ve stísněných prostorách
30 Pracovních dnů

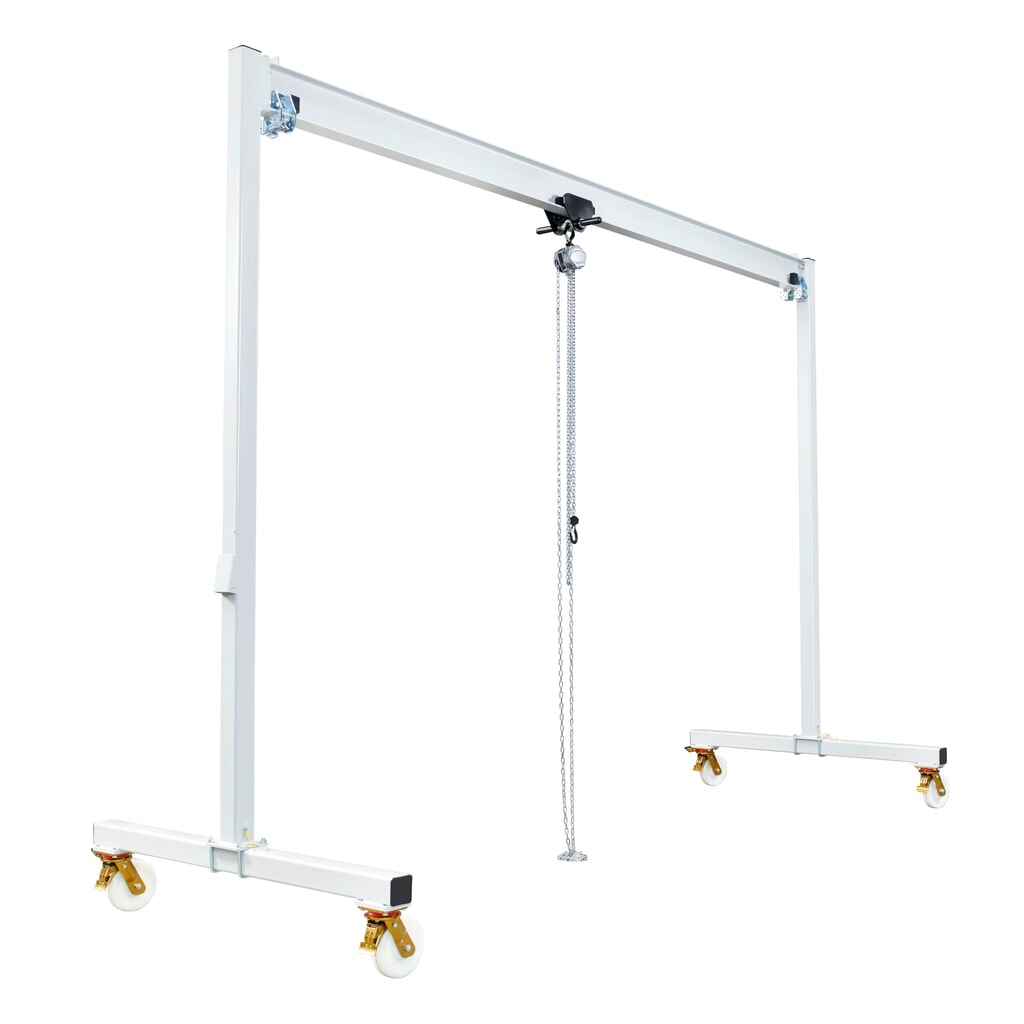

- Mobilní portálový jeřáb VETTER včetně kladkostroje s ručním pojezdem
- Pro flexibilní práci na různých pracovištích
- Kompaktní konstrukce pro použití ve stísněných prostorách
30 Pracovních dnů

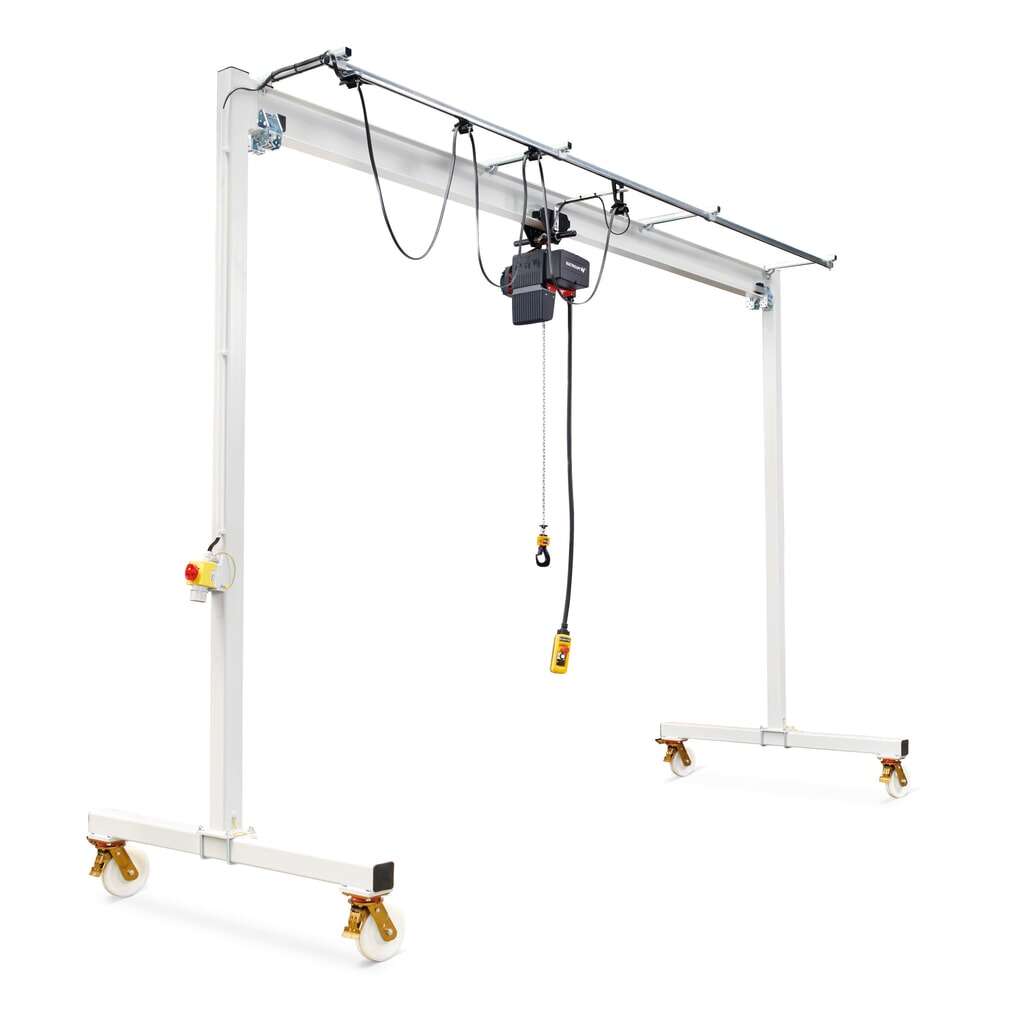

- Mobilní portálový jeřáb VETTER
- Včetně elektrického kladkostroje LIFTKET s ručním pojezdem
- Pro flexibilní práci na různých pracovištích
35 Pracovních dnů

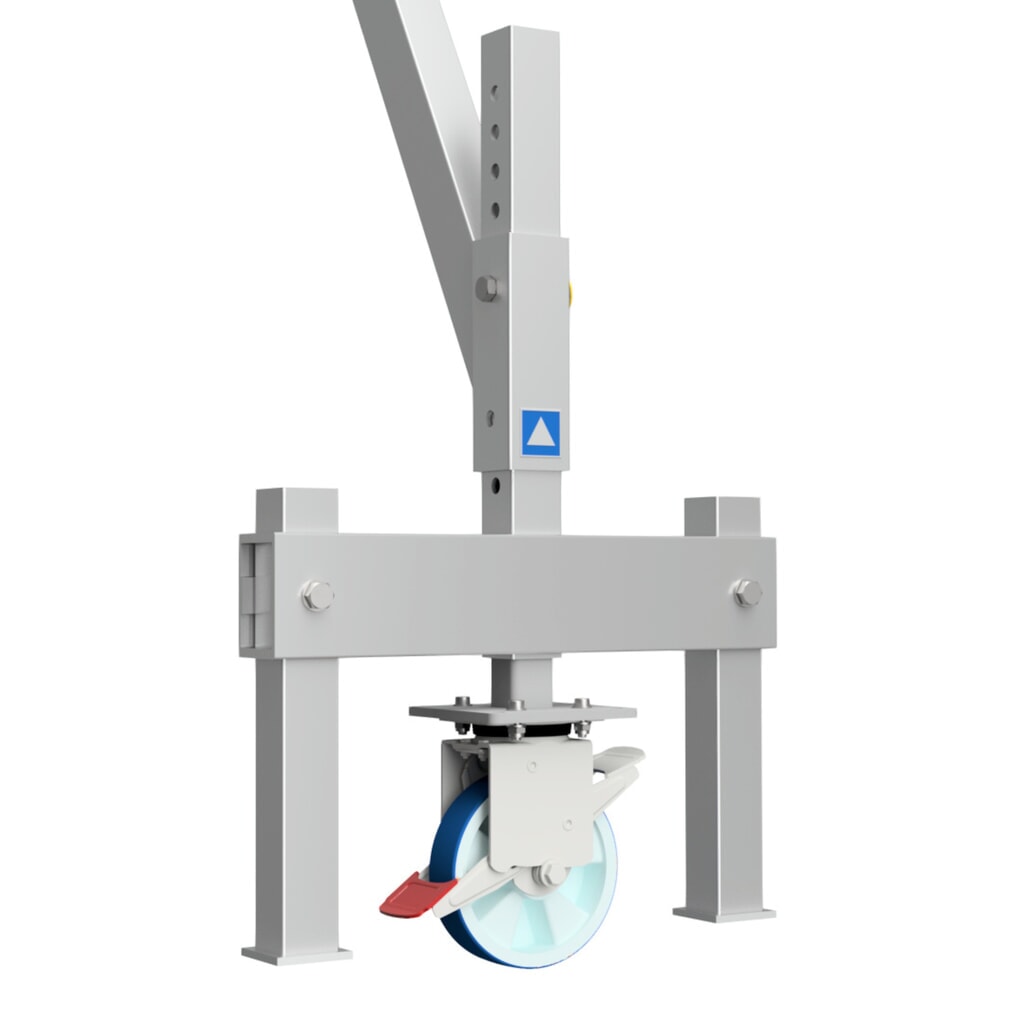

- Podvozek pro hliníkový portálový jeřáb SCHILLING
- 4 odpružená otočná kolečka z ocelového plechu
- Integrovaná brzda kola a otočného věnce
10 Pracovních dnů

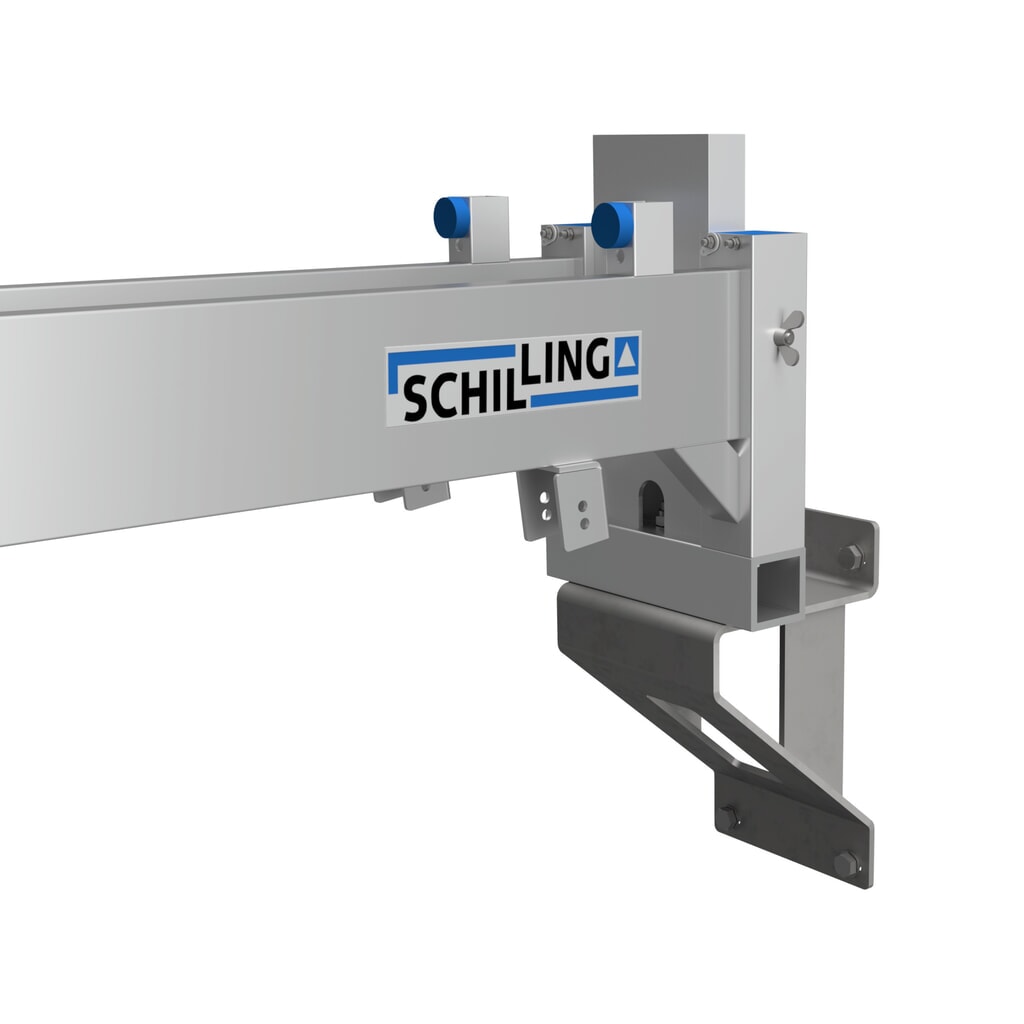

- Nástěnná konzola pro hliníkový portálový jeřáb SCHILLING s dvojitým nosníkem
- Ideální pro umístění nad dveřními nebo okenními otvory
- Nosník lze na nástěnném držáku otočit o 180° (bez zatížení)
10 Pracovních dnů

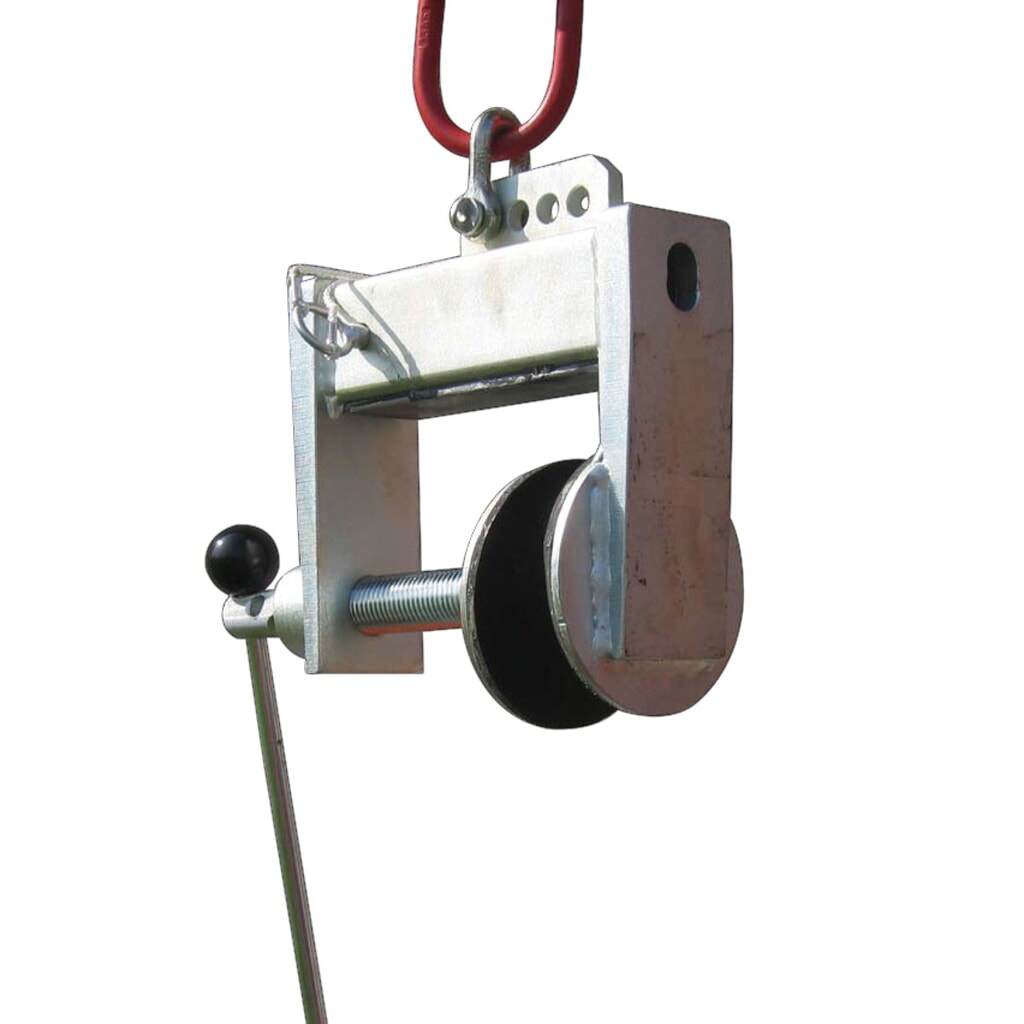

- SC 0.5-17 vřetenové kleště pro
- nosnost hliníkových čtyřnožů: 500 kg K dispozici
- pouze v kombinaci se čtyřnohými
12 Pracovních dnů
Portálový jeřáb do dílny, provozu nebo skladu
Shrnutí: Na co si dát pozor při výběru portálového jeřábu
- Rozsah pohybu: Konstrukce (výška a šířka) portálového jeřábu určuje velikost oblasti, ve které lze bezpečně a pohodlně manipulovat s břemeny.
- Nosnost: Portálové jeřáby zvládnou zvedat břemena s hmotností až 3000 kg (dle provedení). Maximální nosnost nesmí být z bezpečnostních důvodů nikdy překročena.
- Mobilní nebo stacionární: Některé modely mají kolečka, takže jdou snadno přemisťovat i pod zátěží. Pro stacionární použití jsou vhodnější pevně instalované portálové jeřáby.
Celkově vám portálový jeřáb umožní bezpečně přemisťovat velké předměty a těžká břemena v řadě pracovních oblastí. Je to ideální zařízení pro manipulaci s těžkými díly, stroji na výrobních linkách nebo hmotnějšími břemeny v dílnách.
V sortimentu Jungheinrich PROFISHOP najdete modely z robustní práškově lakované oceli nebo s konstrukcí z lehkého hliníku. Vybrat si můžete jak mobilní portálový jeřáb, tak stacionární s nosností až 3000 kg. Některé modely dodáváme včetně řetězového kladkostroje.
1. Co jsou to portálové jeřáby?
Portálové jeřáby, někdy nazývané také kozlíkové jeřáby, se skládají z mostu (nosníku) a dvou bočních podpěr (tzv. stojin), které jsou s mostem pevně spojeny. Konstrukce jeřábu tak připomíná dveřní či portálový rám, odkud také pochází jeho název.
Pojízdná kočka, která nese zdvihací mechanismus, se na mostu pohybuje horizontálně, takže může zvedat břemena po celé šířce jeřábu.
Portálové jeřáby mají různě dlouhé nosníky, přičemž délka záleží na jejich konstrukci. V sortimentu JHPS najdete třeba ocelový kozlíkový jeřáb se světlou šířkou až 6000 mm či hliníkový s šířkou až 8100 mm. Obě materiálové varianty máme k dispozici s jedním nebo dvěma nosníky.
Díky možnosti výběru mezi mobilním a stacionárním provedením se portálové jeřáby hodí jak pro příležitostné zdvihací a manipulační práce v dílně, tak pro pravidelné zatížení ve skladu a výrobě.
Upozornění: Portálové jeřáby se používají také ve venkovních prostorách – většinou však nabývají větších rozměrů. Jde o těžká zařízení pojíždějící po kolejích, která se používají např. k nakládání a vykládání kontejnerového nákladu v přístavech nebo loděnicích. S kompaktními portálovými jeřáby o nosnosti do 3000 kg mají společný pouze typ konstrukce.
2. Jaké výhody nabízejí portálové jeřáby?
- Portálové jeřáby do dílny, skladu a dalších oblastí jsou díky své konstrukci velmi stabilní.
- Protože se pojízdná kočka pohybuje po celém nosníku, s jedním jeřábem dokážete obsloužit mimořádně velkou pracovní oblast. Se zdvihacím mechanismem tak snadno dosáhnete na každé místo pod konstrukcí. Mobilní jeřáby mají pracovní oblast ještě větší.
- Na rozdíl od pevně instalovaných halových (mostových) jeřábů nemusíte při použití portálových jeřábů dbát na to, zda mají stropy a stěny dostatečnou nosnost.
3. Nabízíme různá provedení portálových jeřábů
Abyste si mohli vybrat portálový jeřáb pro bezpečnou manipulaci s různými břemeny přesně pro vaše potřeby, nabízíme široké spektrum modelů:
| Vlastnosti | Portálový jeřáb z hliníku | Portálový jeřáb z oceli | Dvoukolejnicový portálový jeřáb |
|---|---|---|---|
 |
 |
 | |
| Nosnost | až 3000 kg |
až 2000 kg |
až 125 kg |
| Výška zdvihu (nastavitelná) | max. 4000 mm |
max. 6400 mm |
2900 až 4260 mm |
| Světlá šířka | až 8100 mm |
až 6000 mm |
- |
| Vnitřní prostory | ✔ | ✔ | ✔ |
| Venkovní prostory | ✔ | ✔ | ✔ |
| Ruční řetězový kladkostroj | ✔ | ✔ | × |
| Elektrický řetězový kladkostroj | ✔ | ✔ | ✔ |
| Stacionární s robustními patkami | ✔ | ✔ | ✔ |
| Mobilní s kolečky a parkovací brzdou | ✔ | ✔ | × |
| Skládací | ✔ | × | × |

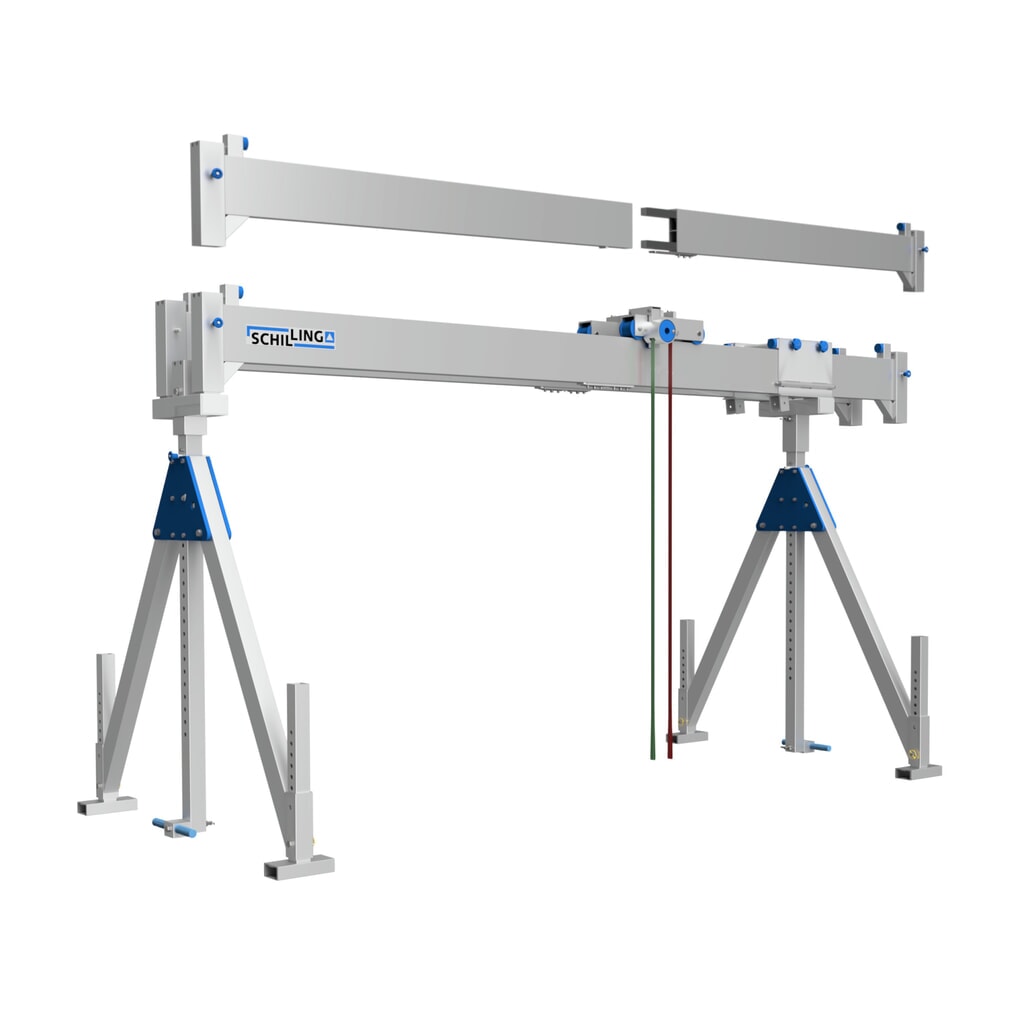

4. Hliníkové portálové jeřáby
Praktické kozlíkové jeřáby z hliníku jsou ve srovnání s pevně instalovanými otočnými jeřáby obzvláště kompaktní a flexibilní. Díky nízké hmotnosti můžete tyto modely, označované také jako lehké jeřáby, instalovat na různá pracoviště podle toho, kde je zrovna potřebujete.
Konstrukci hliníkového portálového jeřábu snadno sestavíte nebo rozložíte z jednotlivých dílů pomocí rychlomontážního systému. Některé modely jsou navíc mobilní a vybaveny několika otočnými kolečky – jeřáb tak bez větší námahy přemístíte i pod zátěží.
Díky nízké vlastní hmotnosti a modulární konstrukci jsou mobilní hliníkové portálové jeřáby ideální také pro montážní práce v řemeslných provozech či menších dílnách. Hliníkové modely obvykle dodáváme předmontované.
| Výhody | Podrobnosti |
|---|---|
| Odolnost vůči chemikáliím |
|
| Skladnost a přemístitelnost |
|
| Modely pro ATEX zónu 1 |
|
5. Ocelové portálové jeřáby
Břemena s hmotností do 500 kg lze s ocelovým jeřábem s elektrickým řetězovým kladkostrojem zvedat zcela bez fyzické námahy. Na rozdíl od portálového jeřábu s ručním kladkostrojem je totiž zdvih této varianty ovládán elektricky.
Pomocí chytrého závěsného ovladače kontrolujete robustní kovový řetěz, který břemena zvedá a spouští ve dvou rychlostních stupních (hlavní zdvih: 8 m/min, jemný zdvih: 2 m/min).
Hák ocelových portálových jeřábů je u všech provedení otočný, takže můžete na něm zavěšené předměty ručně nasměrovat. Ocelové jeřáby dodáváme v rozloženém stavu.
| Výhody | Podrobnosti |
|---|---|
| Robustnost a odolnost |
|
| Dodatečné příslušenství |
|
| Různá závěsná zařízení pro horizontální manévrování |
|

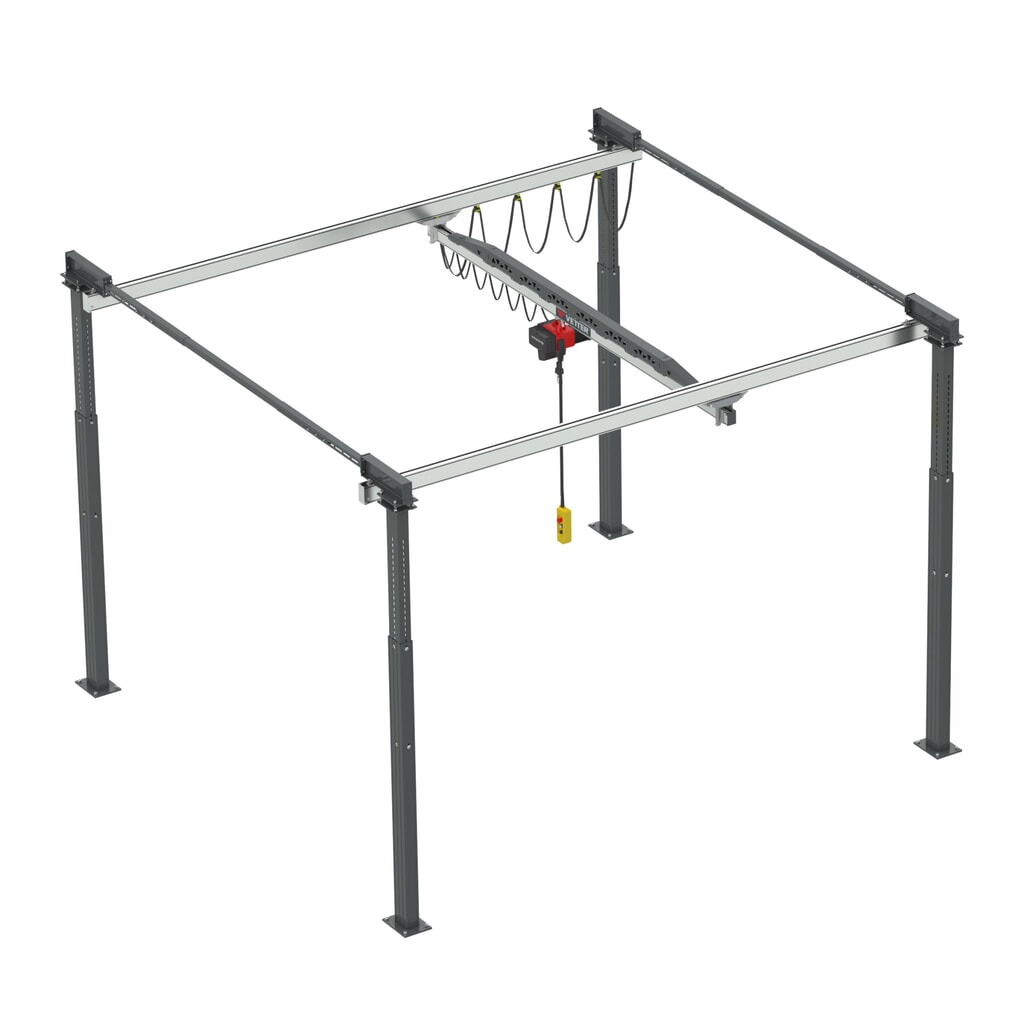

6. Dvoukolejnicové portálové jeřáby
Tyto portálové jeřáby z eloxovaného hliníku jsou koncipovány pro trvalé použití na jednom místě ve vnitřních prostorách. S nosností až 125 kg a integrovaným elektrickým řetězovým kladkostrojem (hlavní zdvih: 8 m/min, jemný zdvih: 2 m/min) jsou obzvláště vhodné pro přesné, opakující se zdvihací operace v montážních a výrobních halách.
Elektrický řetězový kladkostroj je vybaven stykačovým ovládáním a splňuje třídy ochrany IP 65 (ruční ovladač) a IP 55 (kladkostroj). Dvoukolejnicové portálové jeřáby dodáváme v rozloženém stavu.
| Výhoda | Podrobnosti |
|---|---|
| Trvalý provoz na jednom místě |
|
| Robustní a lehká hliníková konstrukce |
|
| Montáž na vyžádání |
|
7. Často kladené otázky k portálovým jeřábům
Personál provozující portálové jeřáby musí být podle normy ČSN ISO 12480-1 dostatečně proškolen a mít odpovídající certifikace. V souladu s nařízením vlády č. 378/2001 Sb. musí dále dodržovat specifická pravidla uvedená v příloze č. 1 k tomuto nařízení, jako jsou vhodná volba a skladování vázacích prostředků nebo zřetelné označení dočasně instalovaných zařízení.
Mostový jeřáb patří mezi halové jeřáby – pevně instalované konstrukce na stropních nosnících haly. U tohoto typu jeřábu břemena zvedá mechanismus umístěný na pojízdné kočce, která náklad přesouvá horizontálně na obě strany nosníku.
Portálové jeřáby naproti tomu stojí samostatně a jsou z velké části mobilní. Skládají se ze dvou bočních stojin a jednoho nebo dvou jeřábových nosníků. I zde jsou břemena zvedána pomocí kladkostroje připevněného na pojízdné kočce. Mnoho typů portálových jeřábů má kola nebo kolečka, na kterých je lze přemisťovat i s nákladem.
- Obsluha jeřábu musí mít kompletní ochranné vybavení: rukavice, bezpečnostní obuv a přilbu, která chrání před případně padajícími předměty.
- Kromě toho musíte před každým pracovním nasazením zkontrolovat jednotlivé části jeřábu: ovládání, brzdovou funkci, nouzový vypínač, zdvihací mechanismus a další.
- Při práci s portálovým jeřábem byste měli mít vždy volný výhled na břemeno a sledovat ho.
- Kromě toho je třeba vždy dodržovat nosnost nebo příslušné jmenovité zatížení jeřábu.
- Dále nesmí být zvedané předměty nikdy přemisťovány nad osobami.
- Jeřáb musíte aktivně ovládat, dokud jsou břemena na zdvihacím mechanismu.
- Při práci ve více osobách musíte dát zřetelný signál, když náklad zvedáte nebo spouštíte. V nebezpečných situacích ostatní musíte jasně varovat a přerušit zdvihací operaci.
